貴金属回収装置

貴金属回収装置

小島化学薬品は、貴金属めっきラインから貴金属を回収するための装置をご提供しています。

豊富なラインナップを取り揃え、お客様が保有するめっきラインにマッチした「適材適所」の回収システムをご提案いたします。
回収装置が捕集した貴金属は、当社で回収・精製や、貴金属薬品として加工返却することが可能です。
また、めっき廃液を当社に全量委託していただくことで、引き取りから回収精製及び製品加工を行うことができます。
めっきプロセスからの貴金属回収でお困りごとがありましたら、お気軽にご相談ください。

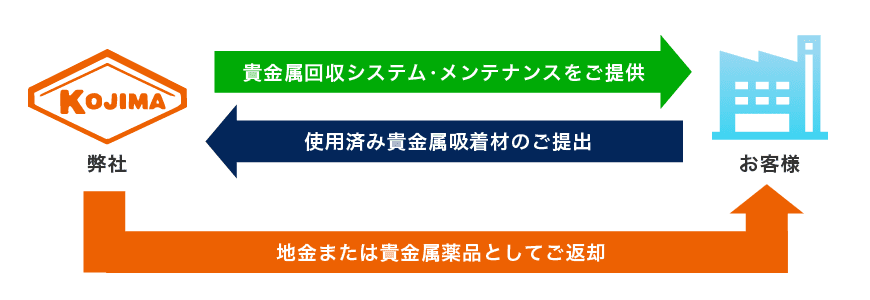

サービスご提供のイメージ

サービスご提供のイメージ

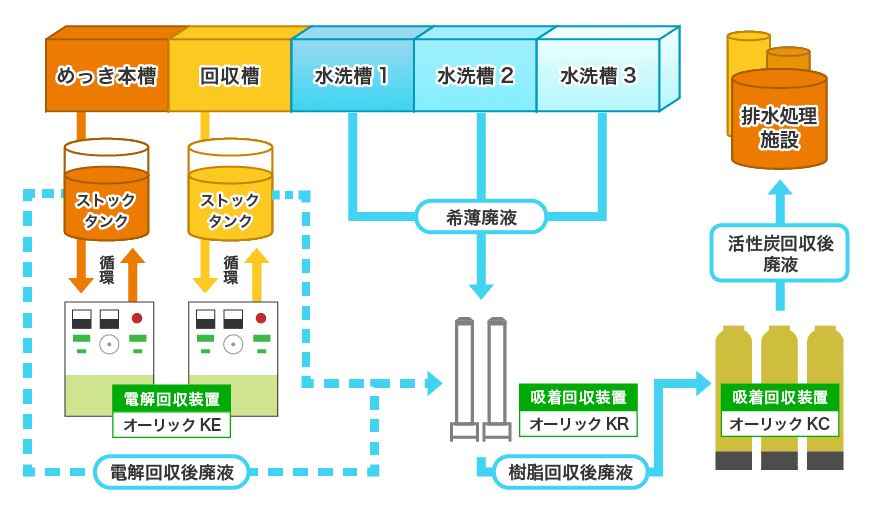

貴金属回収装置の設置イメージ

貴金属回収装置の設置イメージ
めっきラインから排出される廃液中の貴金属濃度に合わせて、適切な回収システムをご提案いたします。

電解回収装置[オーリックKEシリーズ]のご紹介

廃液中の貴金属を電気めっきの原理でカソードに捕集します。
めっき本槽や回収槽から排出される貴金属濃度が高い廃液からの貴金属回収に適しています。

オーリックKEシリーズの特徴

  • 簡単操作で、金の析出量をその場で把握できます。
  • シーケンス制御により、全自動無人運転が可能です。
  • 貴社設備に合わせて、100Vまたは200Vで設置します。
  • 捕集用カソードを再利用できるため、低いランニングコストで運用できます。

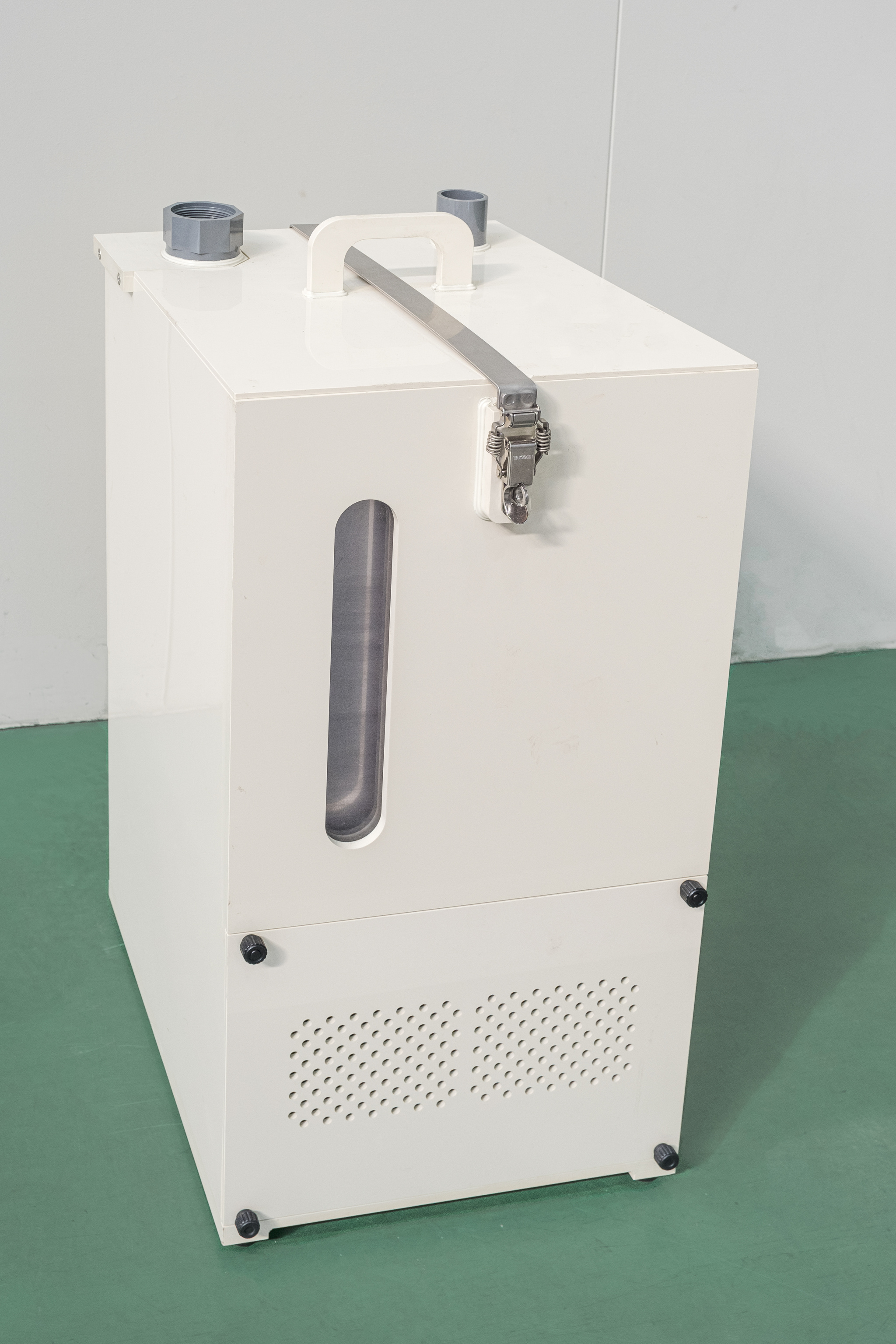

 KE11型
KE11型
   卓上設置も可能な電源・ポンプ一体型の小型機種

                 本体寸法:H550×W270×D390mm
     本体重量:32.5㎏
     入力電圧:100V A.C.のみ
     運転出力:0~12V/20A D.C.
     電解槽容量:10L
     ポンプ流量:MAX 11L/min
     陰極寸法:φ180×H230mm

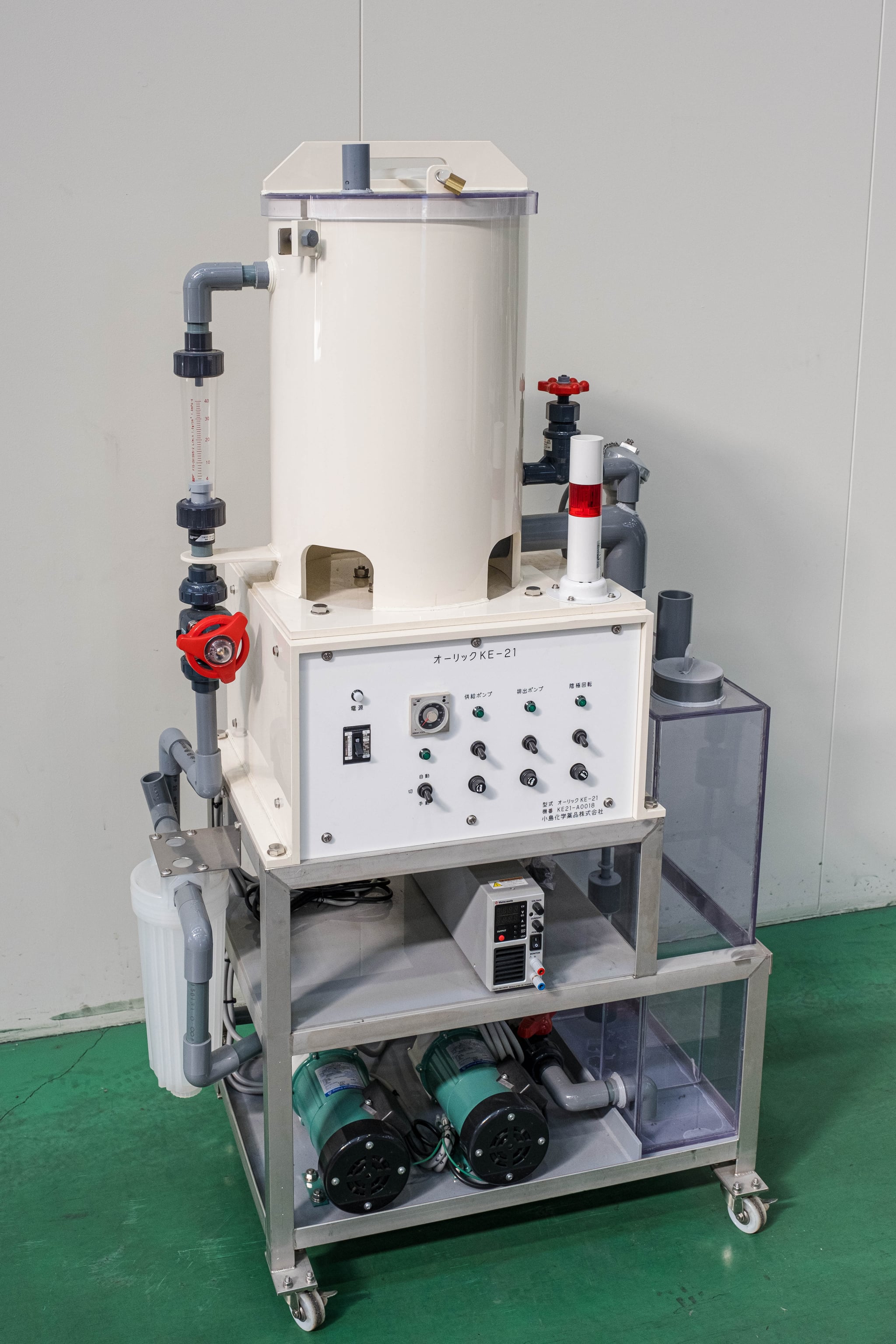

 KE21型
KE21型
   高出力の給水・排水ポンプを搭載した中型機種

     本体寸法:H1430×W800×D460mm
     本体重量:75kg
     入力電圧:100V A.C.のみ
     運転出力:0~12V/25A D.C.
     電解槽容量:15L
     ポンプ流量:MAX.15L/min
     陰極寸法:φ200×H255mm

    ストックタンクから離れた場所での設置・運用が可能です。
 KE52型
KE52型
   10kg以上の電着に耐えるハイキャパシティ・ハイパワー機種

     本体寸法:H800×W416×D416mm
     本体重量:60kg
     入力電圧:100V/200V A.C. 選択可
     運転出力:最大 15V/60A D.C. まで対応
     電解槽容量:48L
     ポンプ流量:最大30L/minまで対応
     陰極寸法:φ250×H370mm

ご提案例1. 循環方式

貴社設備が、廃液を定期的に定量排出するバッチ式排水システムを採用している場合は、循環方式をご提案しています。
この方式では、ストックタンクとオーリックKE間で液を循環させ貴金属を捕集していきます。また応用として、液槽内の貴金属濃度をコントロールする役割を与えることも可能です。

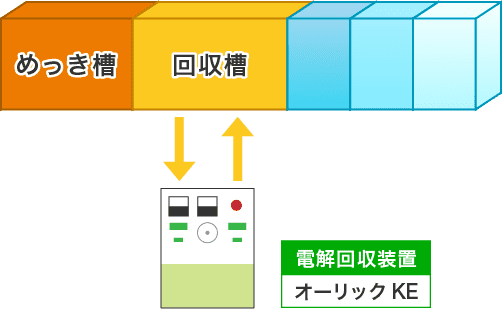

液槽内のAu濃度管理
液槽内のAu濃度管理
回収槽内のAu濃度維持

Auめっきラインの回収槽内において、Au濃度が上昇しないようにオーリックKEを設置しました。
回収槽・オーリック間で液を循環させ、Auを捕集することで液の貴金属濃度上昇を抑制しました。

ご提案例2. 自動汲み上げ・排出方式

廃液が連続または断続的に発生し、バッチ処理のタイミングを計るのが難しい場合は、自動汲み上げ・排出方式をご提案しています。
この方式ではストックタンク内の廃液を1バッチ分オーリックKEに汲み上げ、一定時間の電解回収を行った後に廃液を排出します。

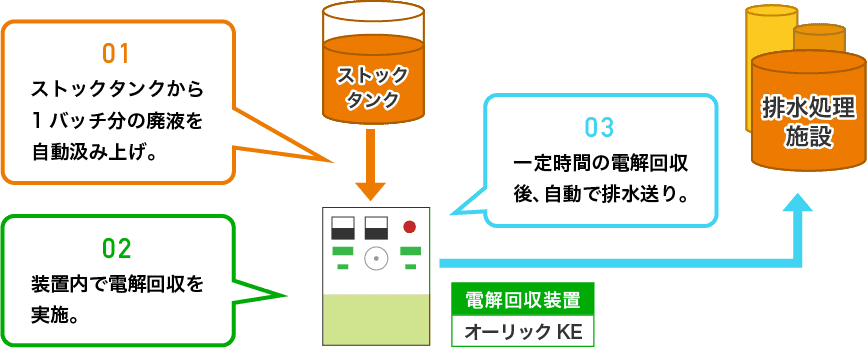

自動汲み上げ・排出方式
自動汲み上げ・排出方式
自動汲み上げ・排出方式

  1. ストックタンクから1バッチ分の廃液を自動汲み上げ。
  2. 装置内で電解回収を実施。
  3. 一定時間の電解回収後、自動で排水送り。

※運用環境によっては、装置外に汲み上げ・排出ポンプを増設します。

樹脂・活性炭回収装置[オーリックKR・KC・ボンベシリーズ]のご紹介

廃液中の貴金属を、イオン交換樹脂や活性炭に吸着・濃縮させます。
この装置を用いることで、電解回収装置では困難な希薄溶液からの貴金属回収を実現できます。
 オーリックKR

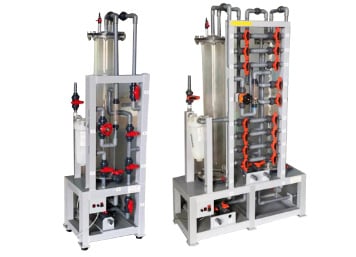

オーリックKR:シングル/ダブル
オーリックKR:シングル/ダブル
イオン交換樹脂 専用仕様

  • 装置内のイオン交換樹脂に貴金属含有液を通液し、液中の貴金属を回収します。
  • イオン交換樹脂の充填量によって、10~100リットルの液処理に対応しています。
  • 通液方向はバルブ操作によって選択することが可能です。
  • 透明タイプの樹脂塔を採用しているため、常に内部状態を視認できます。

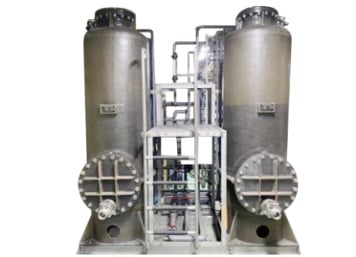

 オーリックKC
オーリックKC
オーリックKC
イオン交換樹脂または活性炭 専用仕様

  • 液種に合わせて、貴金属吸着剤をイオン交換樹脂と活性炭から選択することが可能です。
  • 貴金属吸着剤500~2000リットルを充填可能な大容量タイプです。
  • シーケンス制御により自動運転が可能です。
  • 処理液量に応じた回収装置の制作が出来ます。
 オーリックボンベ

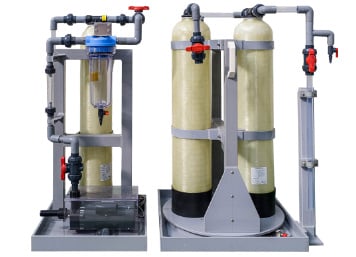

オーリックボンベ 1塔式/3塔式
オーリックボンベ1塔式/3塔式
イオン交換樹脂または活性炭 専用仕様

  • 液種に合わせて、貴金属吸着剤をイオン交換樹脂と活性炭から選択することが可能です。
  • 貴金属吸着剤5~100リットルを充填可能なフレキシブルタイプです。
  • 拡張性とメンテナンス性を高めたシンプル設計です。
  • ボンベを連結することで、設置後の容量アップも可能です。
  • ボンベの接続にはアタッチメントを採用。取り外しが容易で、吸着剤交換作業の負荷が軽減されています。
Contact Us
お問い合わせ
貴金属めっきラインからの貴金属回収のご相談承ります。
お電話またはお問い合わせフォームにて、お気軽にご相談ください。
